创新水循环系统——高效无人洗车机

关键词 5周
发布时间 2019-06-10


KIOMO柯瑞莫工业设计目标

       这是一台通过移动端操控,全自动智能无人洗车设备。


企业面临的社会背景与产品设计难题

  随着我国社会经济的发展,汽车作为方便人们出行的交通工具近年来持续增长,带给人们便捷的同时,却不得不面临新的问题,车辆清洗保养得专门去洗车店或4s店,费时费力,各类洗车保养服务价格虚高,不统一,水资源浪费严重等。

  针对以上汽车清洁保养问题,青岛蔷薇爱车服务公司提出了利用移动终端操控,开发节能水循环系统为实现手段,智能无人化便捷自助洗车。


KIOMO提供的创新设计服务

  针对此次项目,柯瑞莫团队提供了洗车设备的市场调研,外观设计和结构设计。

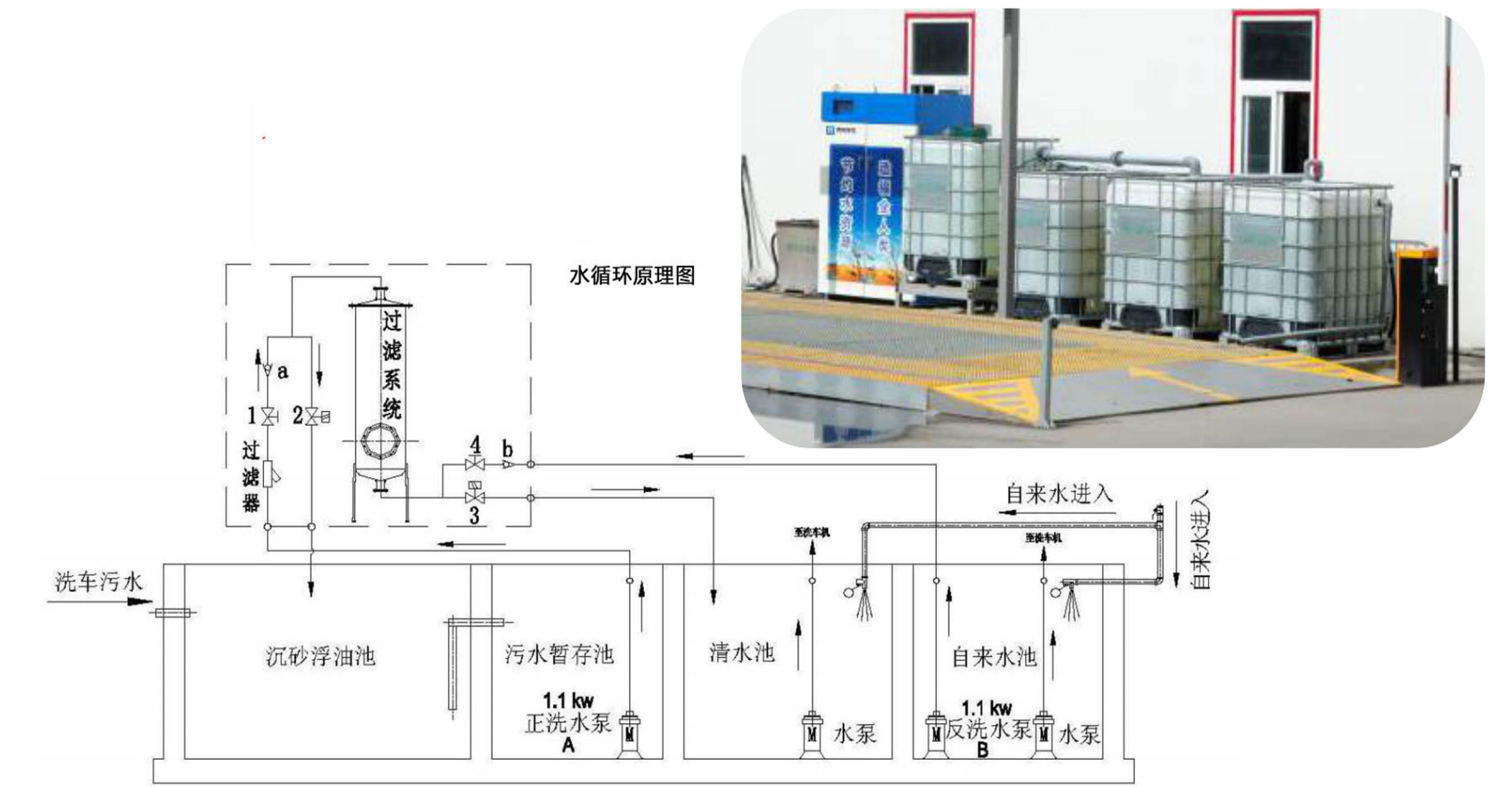

  通过与青岛爱车服务公司沟通,我们了解到,对方拥有一套先进的水循环洗车系统,但缺乏对包含此系统的设备外观,设备结构的概念认识。第一次沟通,我们总结归纳了对方提出的设计需求:设备的牢靠性、实用性(冬天水管的防冻)、方便运输性、易加工搭建性、外观辨识度高等几大重要设计要求。





    我们通过调研发现,市面上针对无人洗车设备,国内外对投放的洗车设备地域性很强,有的地方很多,有环境恶劣的地区居然一台都没有,搭建设备简陋,满足基本洗车功能外,外观中规中矩,参考价值有限。

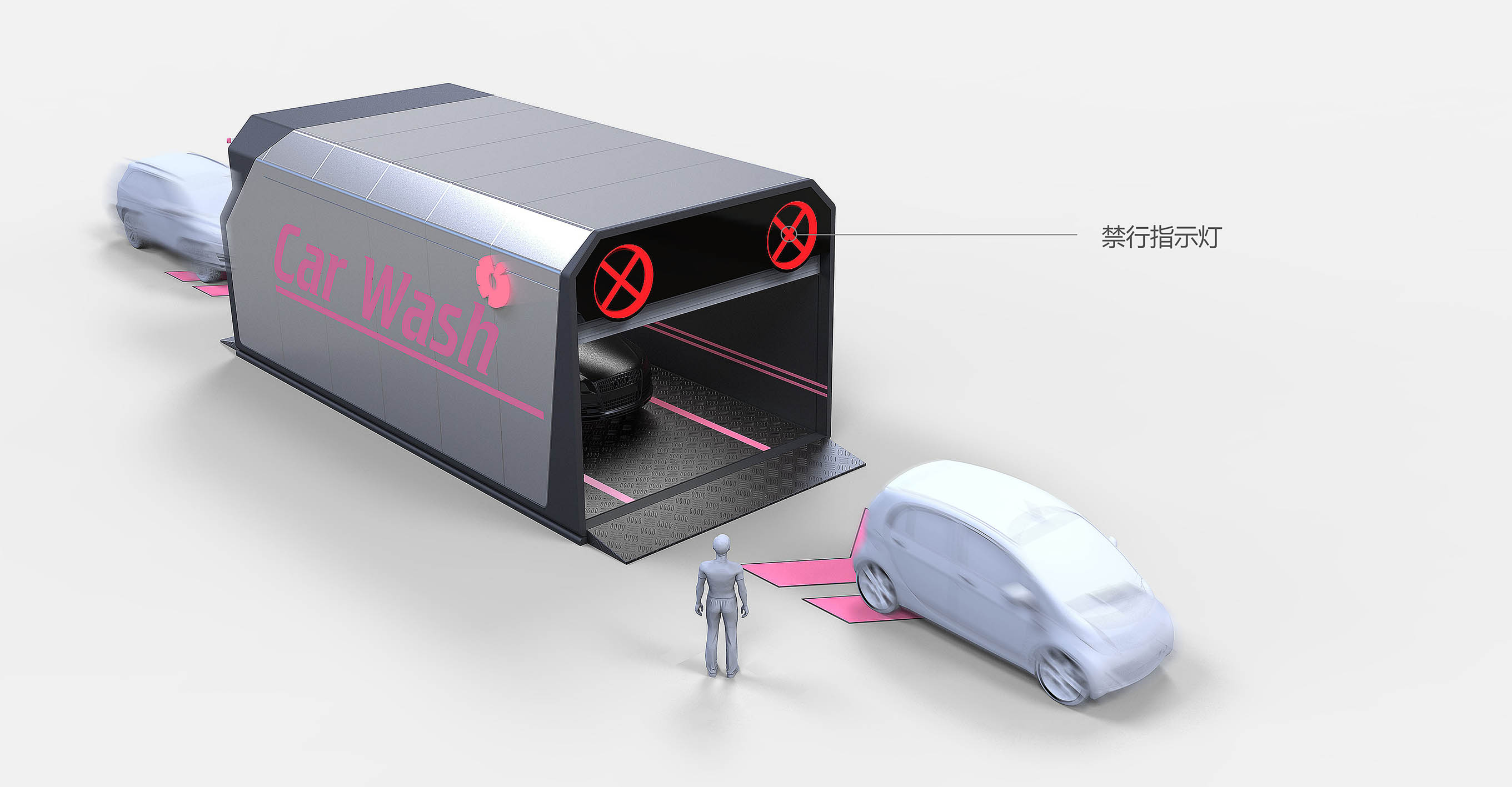

      我们希望在解决设备基本功能外,在外观上有所突破,在安排车辆通过,等待,清洗,离开等步骤做到提示易识别,操作更合理,为此我们搜寻了大量国内外优秀户外搭建设施、站点、导向标识等作为参考,分析可用元素。

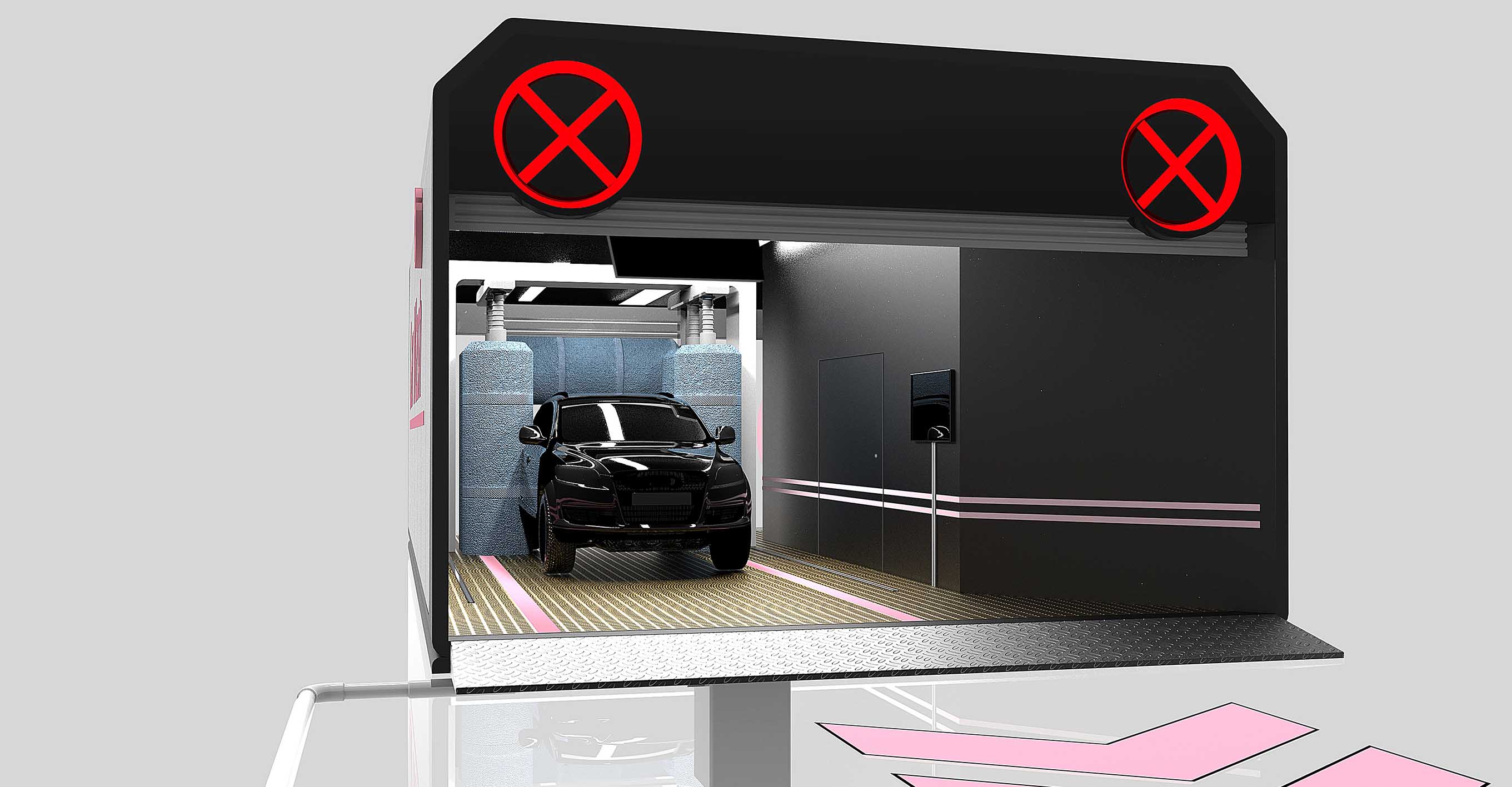

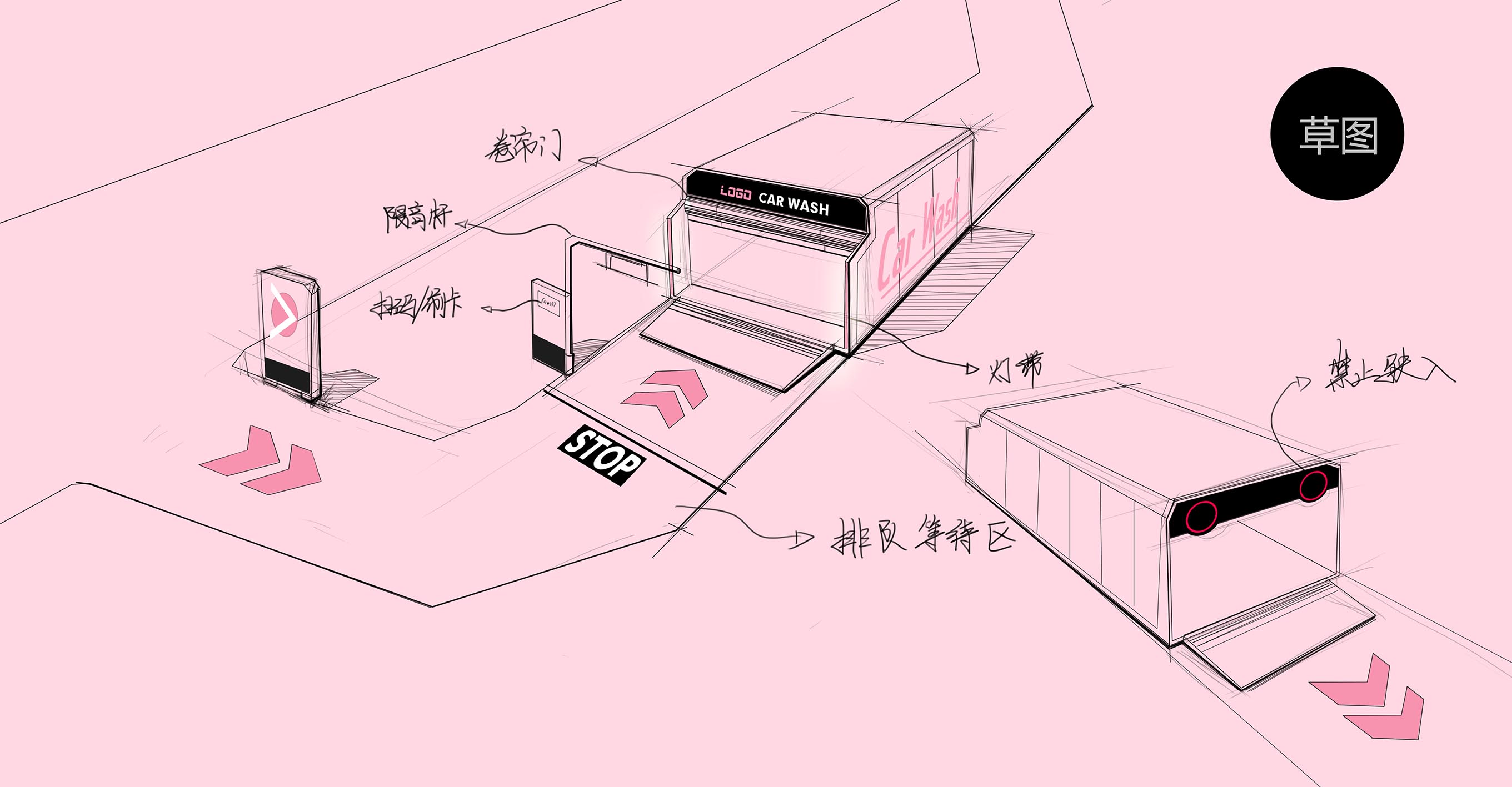

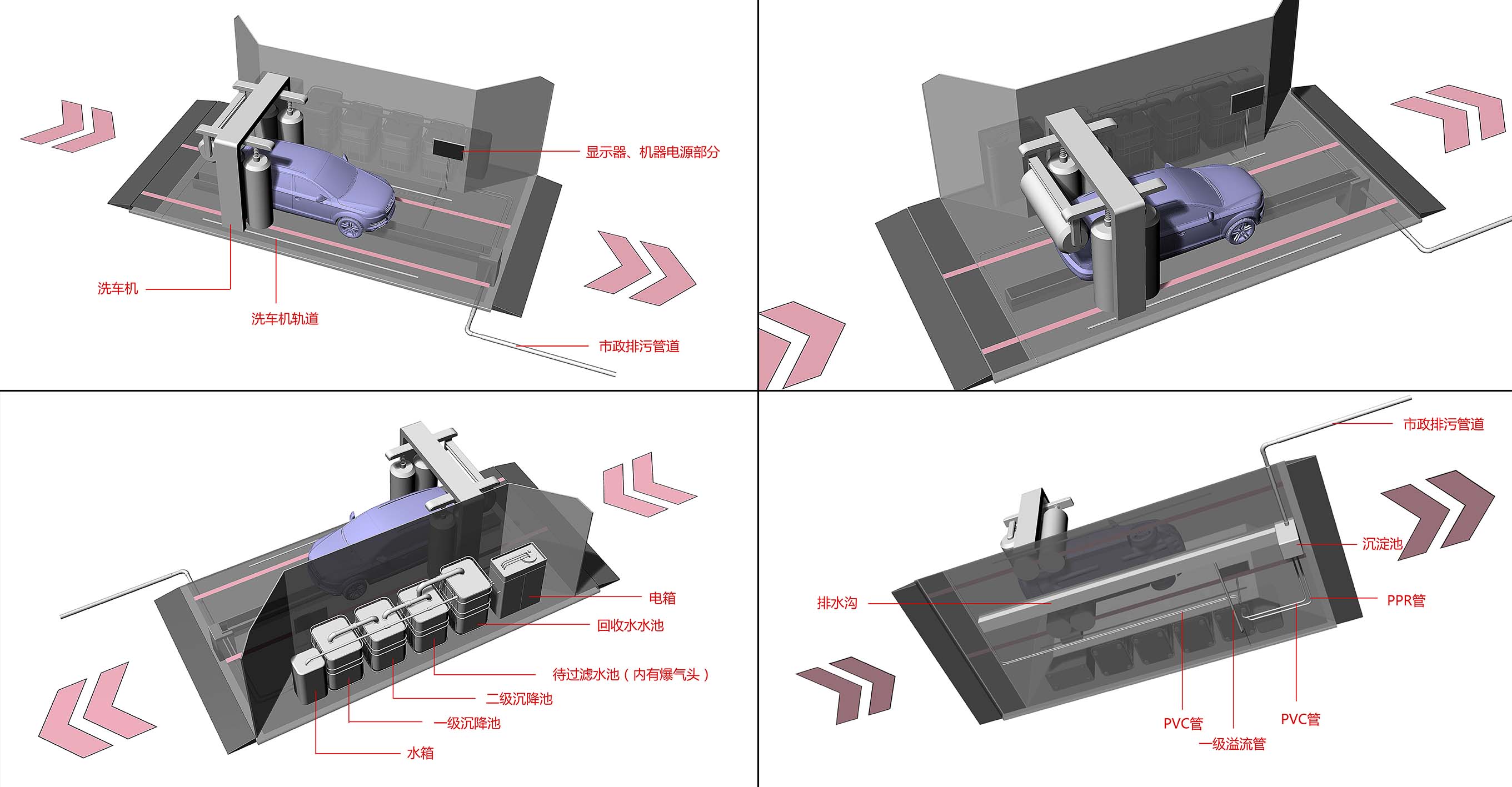

       首先在确定好内部循环系统设备大概尺寸下,按比例绘制外观草图,后经过内部评审,初步确定设备外观形态,进行立体建模。在建模时,我们先行考虑到循环水系统的布局,在精确尺寸后,建出模型,与甲方沟通水循环系统的准确性。

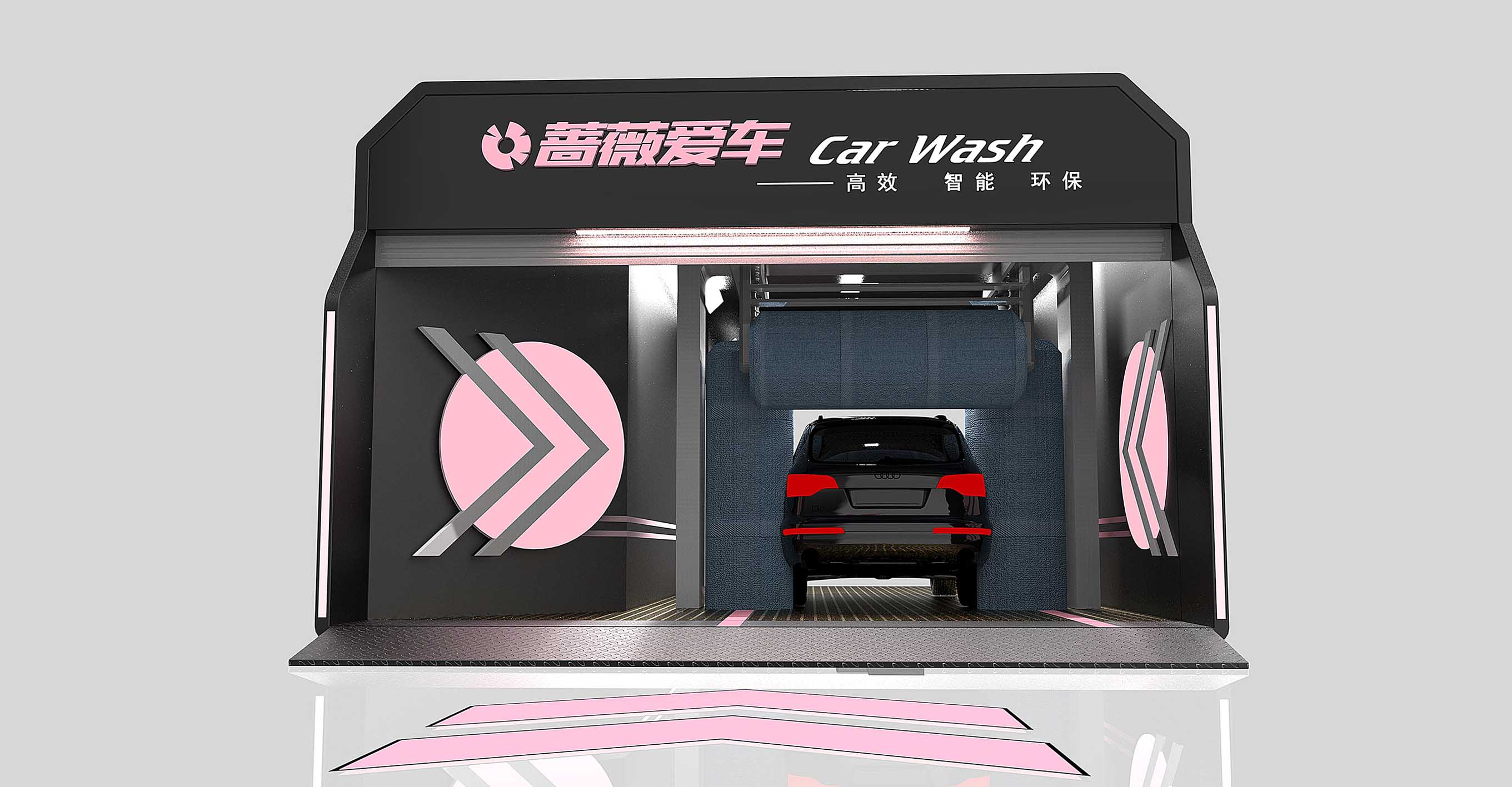

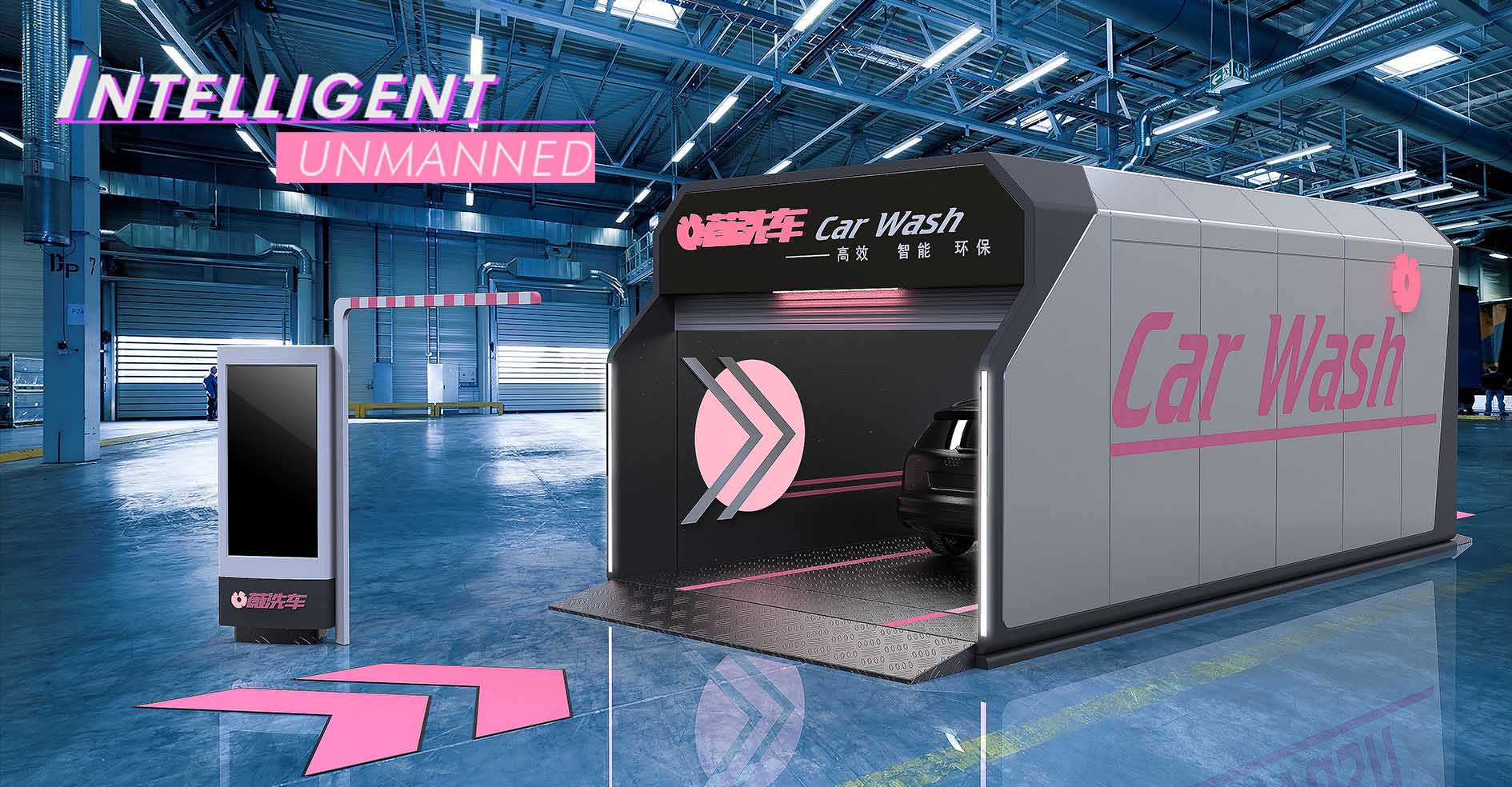

      我们以此为基础,经过验证车辆通过最低高度和宽度以及设备排布产生的深度,确定设备长宽高,初步定尺寸为宽5500mm~6300mm、高3600mm~4000mm、深10500mm~11500mm(保证设备占地面积与维修空间,车辆宽松进出空间)。在尺寸的基础上,初步提出一种金属骨架配合内部保温层为主,外部装标准金属薄板的搭建方法,设备整体性高,再结合甲方公司名称和理念,大胆设计出一套外观金属亮银搭配粉色logo标识的外观方案。




KIOMO创造的创新设计价值

        甲方对此次提案非常满意,确定其外观方案,马上让其技术部门验证方案可行性,在肯定了我们设计成果后,甲方提出修改意见,确定水循环系统在洗车通道外,省出维修空间,汽车通道进出口只有一个。

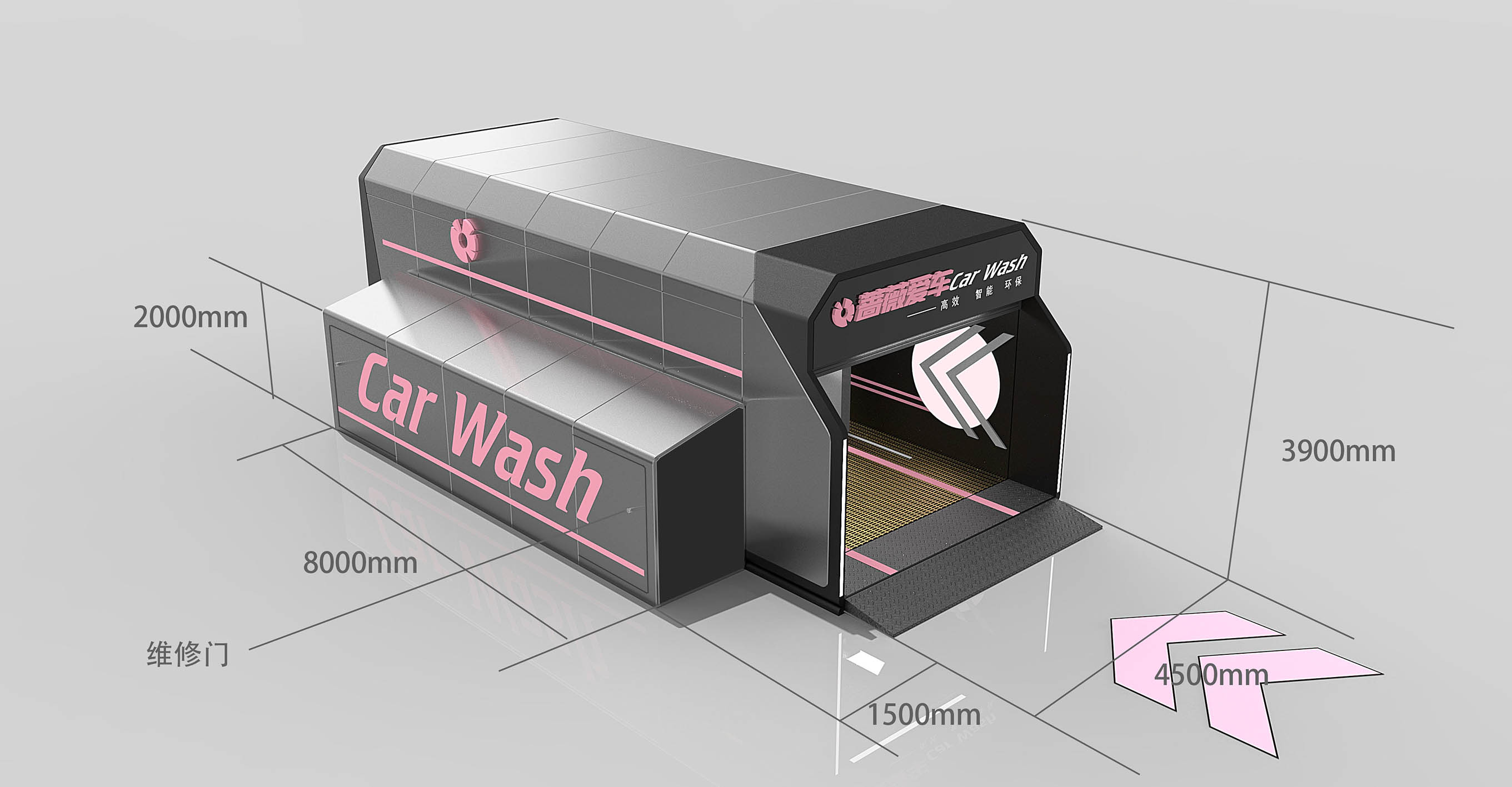

  修改过后,最终的尺寸定了下来,主洗车通道宽4500mm、高3900mm、深11000mm,循环水系统尺寸宽长8000mm、1500mm、高2000mm。在此次方案提出后,与甲方商讨后,最终确定外观、结构、布局等落地方案。
